XMC型脈噴收塵器結構

該設備主要有以下部分組成：
（1）箱體：包括濾袋室、預收塵室、凈氣室、多孔板、除塵濾袋、濾袋骨架。
（2）噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。
（3）灰斗及排灰部分有兩種形式：一種為灰斗直接與卸灰閥連接，另一種為灰斗通過輸送設備（如螺旋輸送機）與卸灰閥連接。

XMC型脈噴收塵器工作原理

含塵氣體進入XMC型脈噴收塵器已擴大的灰斗進行預收塵，通過導流板均布于各條濾袋之間，粉塵阻留于濾袋外表面，為使設備阻力不超過1200Pa，高壓氣體經電磁閥產生脈噴，使氣包內壓縮空氣（0.5~0.7MPa)，由噴吹管孔眼噴出（稱一次風）通過文氏管誘導數倍于一次風的周圍空氣（稱二次風）進入濾袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，達到清灰的目的。使用微機自動控制裝置，根據粉塵隨意調整清灰周期和脈噴時間，使收塵器在一定的嘴里范圍內運行。

XMC型脈噴收塵器選型

型號說明

該單機有60-2、60-3、60-4、60-5、60-6、70-5、70-6、70-7、70-8九種規格。具體型號說明如下：

選型參數及選型原則

（1）除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的量大數值，按略小于技術性能表中的數值為原則，其相對應的收塵器型號，即為所需要的收塵器型號，采用的濾袋根據入口濃度、氣體溫度、濕度含量確定。
（2）表中的耗氣量為工廠集中供氣的情況，如單獨使用空氣機時，實際的耗氣量要增大到表中數值的1.5倍。
（3）壓縮空氣耗氣量欄中，所提出的耗氣量為該型號設備的最大耗氣量。

我廠還可根據用戶場地情況設計符合用戶要求的收塵器。

XMC型脈噴收塵器型號規格

	XMC60-2	XMC60-3	XMC60-4	XMC60-5	XMC60-6
處理風量m3/h	6000-9500	9500-13000	13000-17000	17000-20000	20000-24000
總過濾面積m2	120	180	240	300	360
過濾風速m/min	0.97-1.3	0.93-1.2	0.90-1.2	0.95-1.1	0.91-1.1
濾袋數量（條）	120	180	240	300	360
除塵器阻力Pa	≤1200
入口濃度g/m3n	≤1300
出口濃度mg/m3n	≤50
噴吹壓力(MPa)	0.5-0.7
承受壓力Pa	9000
脈沖閥數量 (只)	10	15	20	25	30
耗氣量m3/min	0.65	1.01	1.37	1.73	2.09
保溫面積m2	35	40	65	77	88
設備重量 kg	5300	6600	8450	10600	12400
所耗功率（KW）	2.2	2.2	5.2	5.2	5.2

總過濾面積m2	350	420	490	560
過濾風速m/min	0.95-1.14	1.95-1.15	1.0-1.20	1.1-1.30
濾袋數量（條）	350	420	490	560
阻力Pa	1200
入口濃度g/m3n	1300
出口濃度mg/m3n	≤50
噴吹壓力(MPa)	≤0.5-0.7
承受壓力Pa	≤9000
脈沖閥數量（只）	25	30	35	40
耗氣量m3/min	2.09	2.08	2.10	2.10
保溫面積m2	90	98	110	122
設備重量kg	12600	14500	16800	19500
所耗功率（KW）	5.2	5.2	8.1	9.7

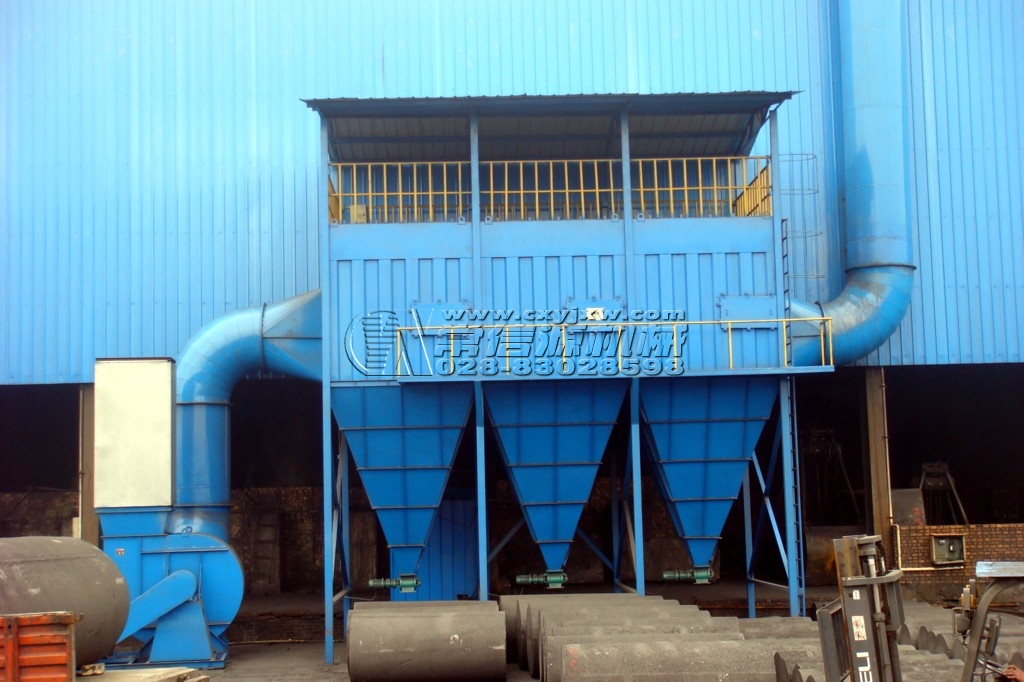

XMC型脈噴收塵器圖片
