濾袋是將纖維織制濾料采用縫紉或熱熔等方式制作而成的柔性過濾元件，也是袋式除塵器常用的過濾元件。袋式除塵器的工作溫度、除塵效率以及濾袋使用壽命主要是由濾料特性決定的。
濾袋可按其濾塵面分為內濾式和外濾式；按其形狀分為圓袋和異形袋。

常用濾袋形式

(1)內濾圓袋內濾圓袋一般采用機織無縫圓筒布，也可采用平幅濾料縫制或熱熔粘合。圓袋直徑通常為~130-咖300mm，袋長一般為2-lOm，最長12m，控制袋長與直徑比不大于40。內濾圓袋袋身上按照一定間距裝有防癟環，使濾袋在反吹清灰時保持粉塵沉降的通道。內濾圓袋下端袋口套在除塵器花板的下袋座上，用抱箍固定，或在袋口縫上不銹鋼彈性圈，脹嵌在下袋座的外凸緣內，上端用袋帽和吊掛裝置懸掛在除塵器的橫梁上。小規格的內濾圓袋（直徑小于φ150mm）可將上袋口縫成吊攀，直接用吊鉤懸掛在除塵器的橫梁上。
內濾圓袋在使用時應處于張緊狀態。在安裝時，通過調節吊掛張緊裝置來達到相應的張力，一般φ300mm內濾圓袋，張力需要達到300N。
內濾圓袋的基本構造形式如圖6-1所示。


(2)外濾圓袋外濾圓袋一般采用平幅濾料縫制或熱熔粘合。圓袋直徑可為φ80-200mm，常用的為φ115-160mm，袋長一般為2-6m，最長達8m。
外濾圓袋在使用時應配有支撐濾袋用的框架，使圓袋在受壓的情況下能保持正常的工作狀態。外濾圓袋與框架的尺寸配合關系到濾袋清灰效果和使用壽命。
合成纖維外濾圓袋與框架尺寸應是松動配合，即外濾圓袋的直徑和長度應略大于所配框架尺寸。如φ120mm的外濾圓袋應配用咖iismm的框架，長度應比框架長15-30mm，使濾袋在噴吹清灰時有一定振幅。
玻纖外濾圓袋與框架尺寸應是緊密配合。如φ120mm的外濾圓袋應配用φ120mm的框架，長度也是一致的，使濾袋在噴吹清灰時振幅很小，避免濾袋頻繁繞曲折損。
外濾圓袋的基本構造形式如圖6-2所示。 (3)外濾異形袋除圓袋之外的各種形狀的過濾袋都稱為異形袋，如扁袋、腰圓形袋、菱形袋、梯形袋等。這些濾袋都是外濾式，故稱為外濾異形袋。
外濾異形袋一般采用平幅濾料縫制或熱熔粘合。扁袋、梯形袋的周長為800-900mm，袋長為2-6m，腰圓形袋周長為380-450mm，長度為8-10m。扁袋、梯形袋主要用于回轉反吹袋式除塵器，扁袋、菱形袋主要用于分室反吹袋式除塵器，腰圓形袋主要用于回轉管噴吹脈沖袋式除塵器。在設計這種異形袋時，應考慮充分利用濾料的門幅，減少邊角料。
外濾異形袋應配有相同形狀的框架來支撐，使濾袋在受壓工況下能保持正常的工作狀態。濾袋與框架的尺寸配合應與外濾圓袋相同。

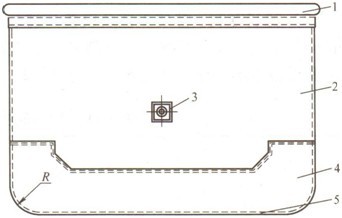

外濾異形袋的基本構造形式如圖6-3所示。

濾袋縫制

(1)濾袋配件濾袋配件可以分為兩大類：一類是直接縫制在濾袋上，與濾袋組成一個不可分割的整體，如外濾圓袋的彈性圈、內濾圓袋的防癟環等，稱為縫制配件；另一類是濾袋安裝和使用時不可缺少的配件，如外濾圓袋用的濾袋框架、內濾圓袋用的袋帽、卡箍和吊掛裝置等，稱為安裝配件。
1)內濾圓袋配件：內濾圓袋配件如圖6-4所示，其中3、4為縫制配件；1、2、5、6為安裝配件。袋口脹圈3是由外套抱箍5安裝方式改為內嵌彈性脹圈安裝方式的一種袋口配件，用厚0.4mm、寬20mm彈性鋼條制作，縫在袋口，利用袋帽或袋座上的凸緣固定密封，安裝十分方便。防癟環4-般用43-5mm不銹鋼絲制作，接口應焊牢并光滑無毛刺，不能斷裂。
2)外濾圓袋配件：外濾圓袋配件如圖6-5所示，其中1、2為縫制配件：3、4為安裝配件。袋口脹圈1用厚0.38mm、寬19mm彈性鋼帶制作，密封條2可用同質氈料或橡膠條制造。
