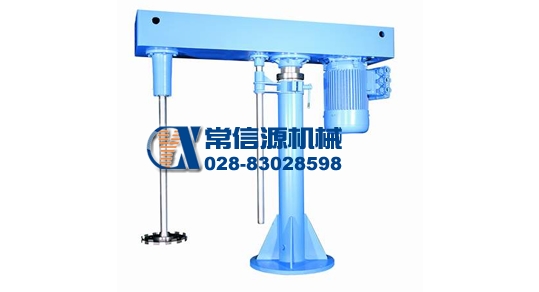

高速分散機結構

1.主傳動
主傳動由機架、主電機、三角帶、攪拌軸等組成。攪拌軸由主電機通過皮帶傳動，傳動平穩安全。
2.鎖緊機構
鎖緊機構由夾緊圈、鎖緊螺母、導向桿等組成。松開鎖緊螺母，機身可圍繞立柱做360度旋轉。
3.升降機構
升降機構由升液壓系統、導向系統、自動控制系統等組成。上升或下降，只須點動控制面板上的控制按鈕。

安裝與調試

由于該系列分散機結構的特殊性，在定制時應先配備地腳螺栓，待地腳螺栓安裝并確定穩固后方能安裝分散機。
該機分為電磁調速和變頻調速兩種方式，使用的均是380v三相四線交流電源，電源電壓的正負偏差不能大于10%。電源主線與分散機所用電線（支線）線徑參照下表（泵電機通用2.2kw）
高速分散機調試注意事項：
1.電源電壓是否正常；
2.地腳螺栓是否穩固，與分散機底座連接處是否穩固；
3.選用電線線徑是否達標；
4.電控部分各螺栓連接處有無松動；
5.油缸管線有無松動；
6.檢查電器線路是否正確。

高速分散機使用與維護

使用前應確保鎖緊機構已鎖緊。
1.升降導向軸及升降主軸要經常保持清潔，并涂抹縫紉機油以保持良好的潤滑。攪拌軸及分散盤在分散完備后，要清洗擦拭干凈。
2.調速控制面板要經常保持清潔、干燥，切記不可讓油污、水漬進入其內，以免電器短路而發生危險。
3.設備若長期不用，應全部清洗干凈，各處注入潤滑油，并切斷電源。
4.電磁調速啟動分散機主電機前應先檢查皮帶的松緊程度和電機的旋轉方向，方向應與主機箭頭所示一致，啟動分散機主電機時先按“主機啟動”，再將調速器開關調至“ON”位置，再緩慢旋轉調速旋扭達到理想的攪拌速度。關閉分散機主電機時應先旋動調速旋鈕使調速表指針回到零位，再將調速開關調至“OFF”位置，然后按“主機停止”。
5.變頻器調速：
啟動：
①.變頻器控制面板上電位器旋鈕是否歸零位置。（必須歸零位）
②.按電位箱上主機啟動按鈕，按變頻器控制面板上運行鍵RUN。
③.順時針方向旋轉電位器，到所需轉速時止。
停止：
①.逆時針方向旋轉電位器，歸零時按下控制面板上的停機復位鍵STOP/RESET。
②.按電控箱上主機停止按鈕。
注意：主機在運行中嚴禁松動鎖緊螺栓，嚴禁上升、下降主機機體！

高速分散機故障判斷

1.電機不轉動或在轉動中自停
A.總電源是否接通
B.保險絲是否熔斷
C.熱繼電器是否工作
D.皮帶是否太松或負荷太大
2.主機架不能升降或升起來后自動下降
A.液壓泵電機是否啟動
B.液壓箱內是否有足夠的液壓油
C液壓管路及液壓電磁是否堵塞
D.液壓電磁閥是否工作，請檢查線路
E單向閥是否損壞
3.主機振動大或有異響
A.主軸是否損壞、有彎曲現象
B.主軸軸承損壞
