不銹鋼冷凝器是將熱流體的部分熱量傳遞給冷流體的設備，又稱熱交換器。廣泛應用于化工、石油、動力和原子能等工業部門。它的主要功能是保證工藝過程對介質所要求的特定溫度，同時也是提高能源利用率的主要設備之一

型式和結構

不銹鋼冷凝器在反應裝置中的作用是將反應釜中蒸發出來的水蒸氣和溶劑蒸氣等冷凝液一起進行適當冷卻成液體。

不銹鋼冷凝器作為熱交換器（換熱器）中有特定用途的一種，有套管式、蛇管式、螺旋板式和列管式（也稱管殼式）等型式。目前使用較多的是列管式。

列管式不銹鋼冷凝器的主要優點是單位體積所具有的傳熱面積大、傳熱效果好。此外，它還具有結構比較簡單、易于制造、清洗方便、適應性強等特點。它主要由殼體、管束、管板和管箱等零部件組成，圖為臥式（單管程）列管式不銹鋼冷凝器結構示意圖。

圖1臥式（單管程）列管式冷凝器示意

1-前端管箱；2-殼體；3-列管；4-拉桿；5-折流板；6-鞍式支座；7-后端管箱

管束由多根無縫鋼管組成。進行換熱時，一種流體由前端管箱的進口管進入，通過平行管束的管內，從后端管箱出口管流出，稱為管程。另一種流體則由殼體的接管進入，在殼體與管束間的空隙處流過，而從另一接管流出，稱為殼程。作為不銹鋼冷凝器，殼程常為冷卻水，由下面進入，從上面出去。管束的外表面積，即為傳熱面積。流體一次通過管程的稱為單管程（單程）。列管式換熱器傳熱面積較大時，管子數目較多，為了提高管程流體的流速，將全部管子分隔成若干組，使流體在管內往返經過多次，稱為多管程。

為了提高殼程流體的速度，提高冷卻效果常在殼體內安裝一定數目與管束垂直的折流板（也稱折流擋板）。不銹鋼冷凝器與物料接觸的部分多用不銹鋼制造，殼體用碳鋼。

不銹鋼冷凝器圖片

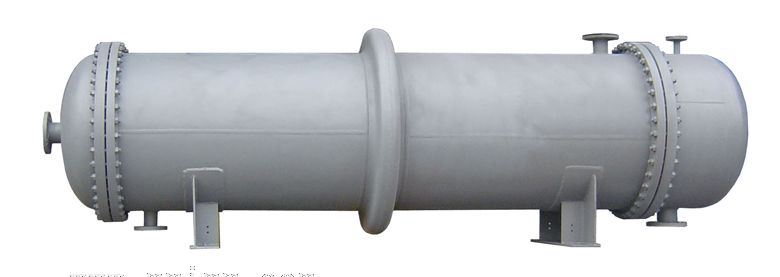

不銹鋼列管式冷凝器

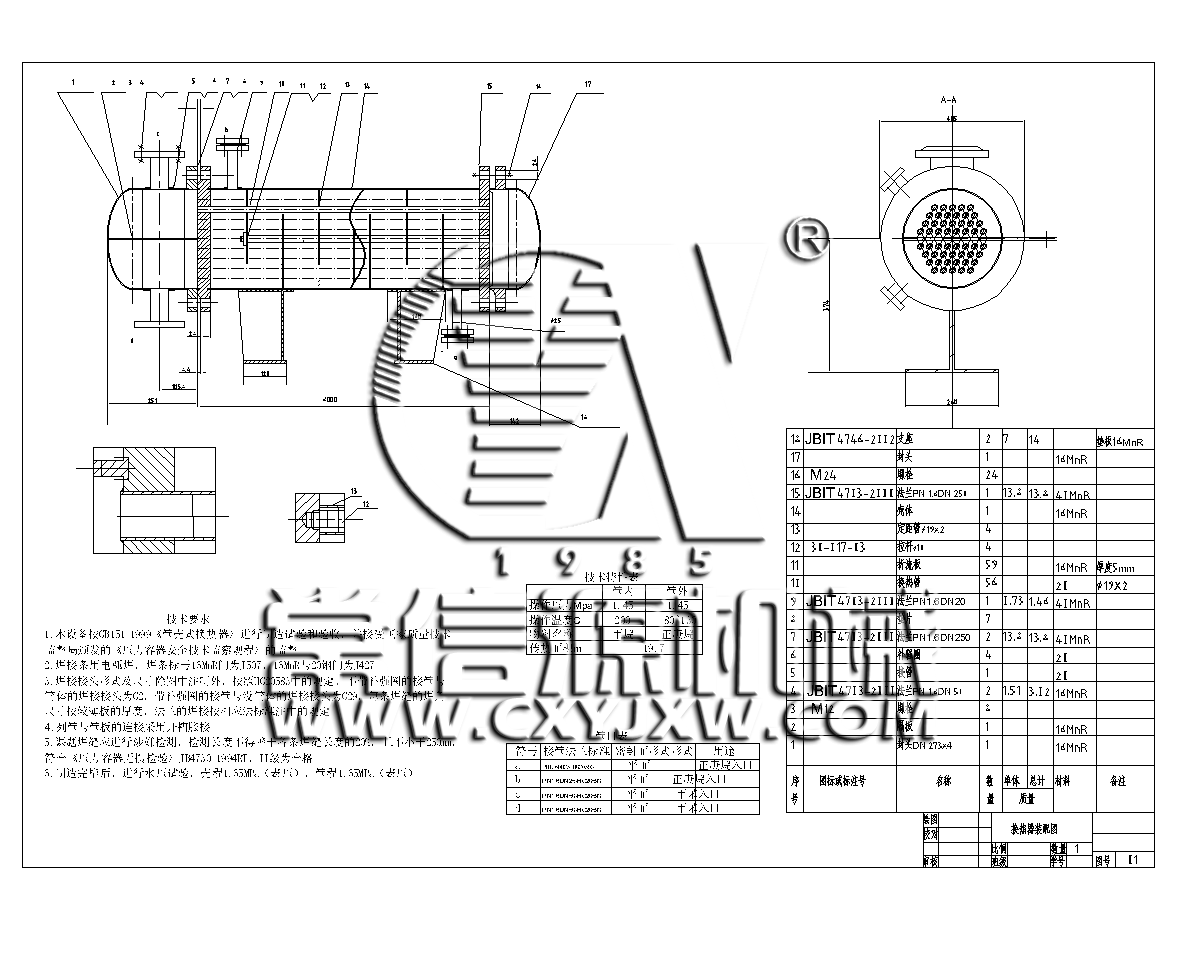

不銹鋼冷凝器cad圖紙

蛇管冷凝器

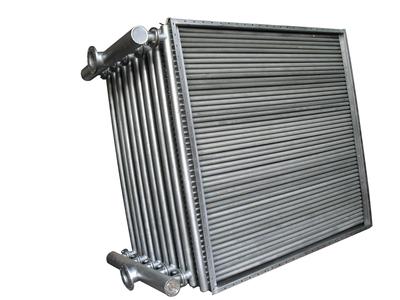

不銹鋼螺旋板式冷凝器
