plc控制柜
PLC控制柜概述
PLC綜合控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全?？梢愿鶕?jù)實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散（DSC）控制系統。PLC控制柜能適應各種大小規模的工業自動化控制場合。廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。
使用條件
供電電源：DC直流24V，兩相交流220v，（-10%，+15%），50HZ
防護等級：IP41或IP20
環境條件：環境溫度在0℃-55℃，防止太陽光直接照射；空氣的相對濕度應小于85%（無凝露）。遠離強烈的震動源，防止震動頻率為10-55HZ的頻繁或連續震動。避免有腐蝕和易燃的氣體。
PLC控制柜結構
PLC控制柜一般包括以下五部分:
空氣開關
一個總的空氣開關，這個是整個柜體的電源控制。相信每個柜子都必須要有的一個東西。
PLC
這個要根據工程需要選擇。打個比方如果工程小可以直接就是一個一體化的PLC 但如果工程比較大 可能就需要模塊、卡件式的，同時還可能需要冗余（也就是兩套交替使用）。
電源
一個24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據是否確實需要來定是否要這個開關電源。
繼電器
一般PLC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖 需要PLC供的節點卻是220VAC的，那么你就必須在PLC輸出口加上一個繼電器，即指令發出時 繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。
接線端子
這個肯定是每個柜子都必不可少的東西 根據信號數量可以配置。如果只是一個單純的PLC控制柜 基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西 就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量。或者你要PLC接至上位機，可能就需要增加交換機什么的。視情況而定。
工業級PLC控制系統的幾種常見控制組合方式
1、繼電器控制+PLC控制系統
2、PLC單柜控制系統
3、PLC+觸摸屏控制系統

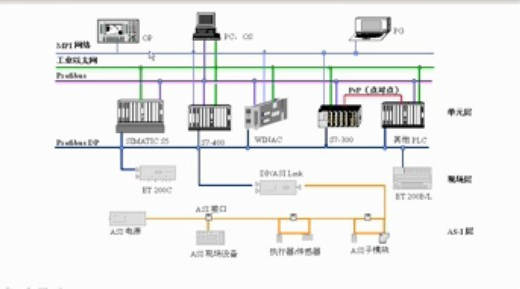

4、PLC+上位機控制系統

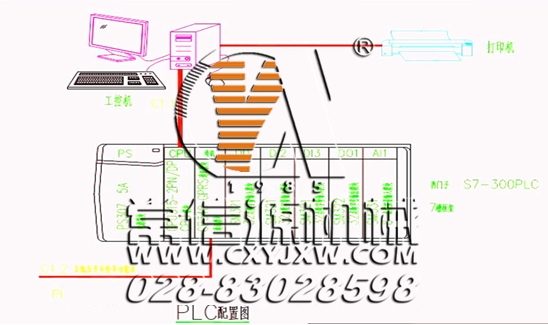

系統組成及生產工藝
PLC柜柜內主要元器件選型
|
PLC控制柜常用元器件選型一覽表 |
||||
|
序號 |
名稱 |
型號（系列） |
品牌 |
備注 |
|
1 |
小型斷路器 |
SDM8、5SJ系列 |
西門子 |
根據負載負荷 |
|
C65N系列 |
施耐德 |
同上 |
||
|
S261NA系列 |
ABB |
同上 |
||
|
DZ47系列 |
正泰 |
同上 |
||
|
2 |
開關電源 |
S-145-24(12) |
臺灣明緯 |
根據負載負荷 |
|
S-240-24 |
浙江前衛 |
同上 |
||
|
3 |
中間繼電器 |
DC24V AC220V 2P-4P |
施耐德 |
根據輸出點數選型 |
|
DC24V AC220V 2P-4P |
歐姆龍 |
同上 |
||
|
DC24V AC220V 2P-4P |
正 泰 |
同上 |
||
|
4 |
PLC |
S7-200系列 S7-300系列 |
西門子 |
尺寸根據用戶 |
|
CP1L（E、H）系列 CJ系列 |
歐姆龍 |
同上 |
||
|
FX2N系列 Q系列 |
三 菱 |
同上 |
||
|
5 |
Modicon Premium系列 |
施耐德 |
同上 |
|
|
6 |
觸摸屏 |
Smart700 |
西門子 |
尺寸根據要求 |
|
MP277 touch |
西門子 |
同上 |
||
|
MT6100I 6070I |
威綸通 |
同上 |
||
|
TPC7062C、K |
昆侖通態 |
同上 |
||
|
DOP-A系列 |
臺 達 |
同上 |
||
|
7 |
工控機 |
P4（3.0G）/1024M/160G/ 16X |
研 華 |
具體型號見配置 |
|
研祥 |
||||
|
惠普 |
||||
|
戴爾 |
||||
|
8 |
顯示器 |
21寸液晶1280X1024 |
三 星 |
尺寸根據要求 |
|
ThinkVision 數字19寸寬屏液晶 |
聯想 |
同上 |
||
|
9 |
組態軟件 |
64-無限開發點 |
組態王 |
|
|
Wincc |
|
|||
|
易 控 |
|
|||
|
10 |
不間斷電源 （UPS） |
K、C系列 |
山 特 |
根據在線時間選型 |
|
11 |
指示燈 |
XB2系列 |
施耐德 |
|
|
12 |
控制柜 （碳鋼） |
2200X800X600 |
推薦尺寸 |
|
|
13 |
控制柜（304不銹鋼） |
2200X800X600 |
推薦尺寸 |
|
|
14 |
接線端子 |
|
菲尼克斯 |
根據負載負荷 |
PLC柜安裝及使用要求
常源機械控制柜的安裝環境和使用要求，作出了如下要求：
1）每個機柜有20％的預留空間，以便遠期擴容和增加元件，機柜的結構和所有內部連線符合IEC標準的具體要求。所有機柜裝配完整，所有電氣工作，符合電氣規范的應用要求。
2）、供電電源：?jiǎn)蜗郃C220V（+5%～- 10%）50HZ >=2KW
3、安裝地點的環境溫度-10℃～+40℃。
4、安裝地點的相對濕度10%～85%無結露。
5、控制柜安裝地點無劇烈振動，振幅不允許超過1毫米。
6、控制柜安放傾斜度不大于5度，海拔高度不超過1000米。
7、控制柜安裝地點無腐蝕性介質和爆炸危險介質。
8、控制柜外殼良好的接地保護，接地電阻小于4Ω
9、控制柜按一定容量和工作制設計，禁止將控制柜用于設計外的其它場合。
10）、其他要求，詳見PLC柜隨機的圖紙、控制系統說明書及其他資料等。

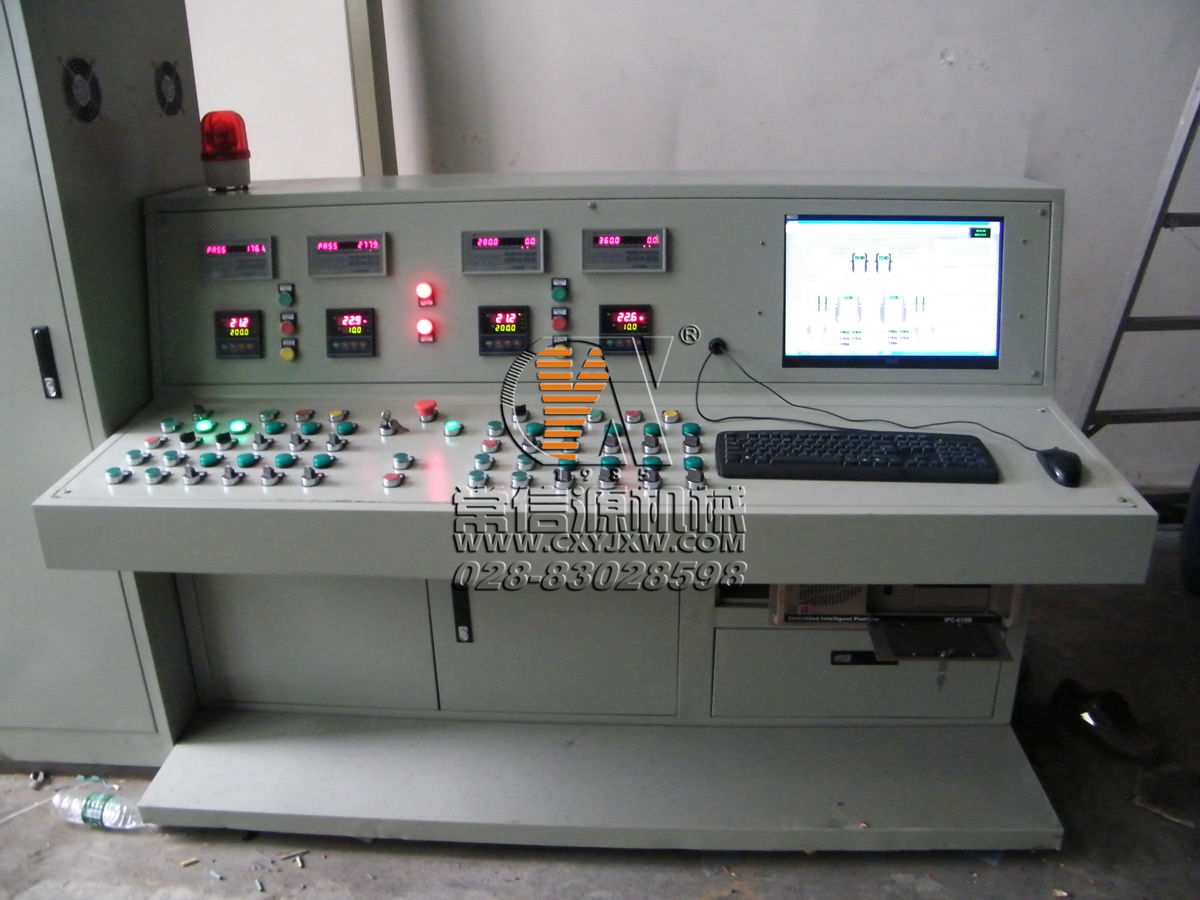

plc控制柜實物圖片

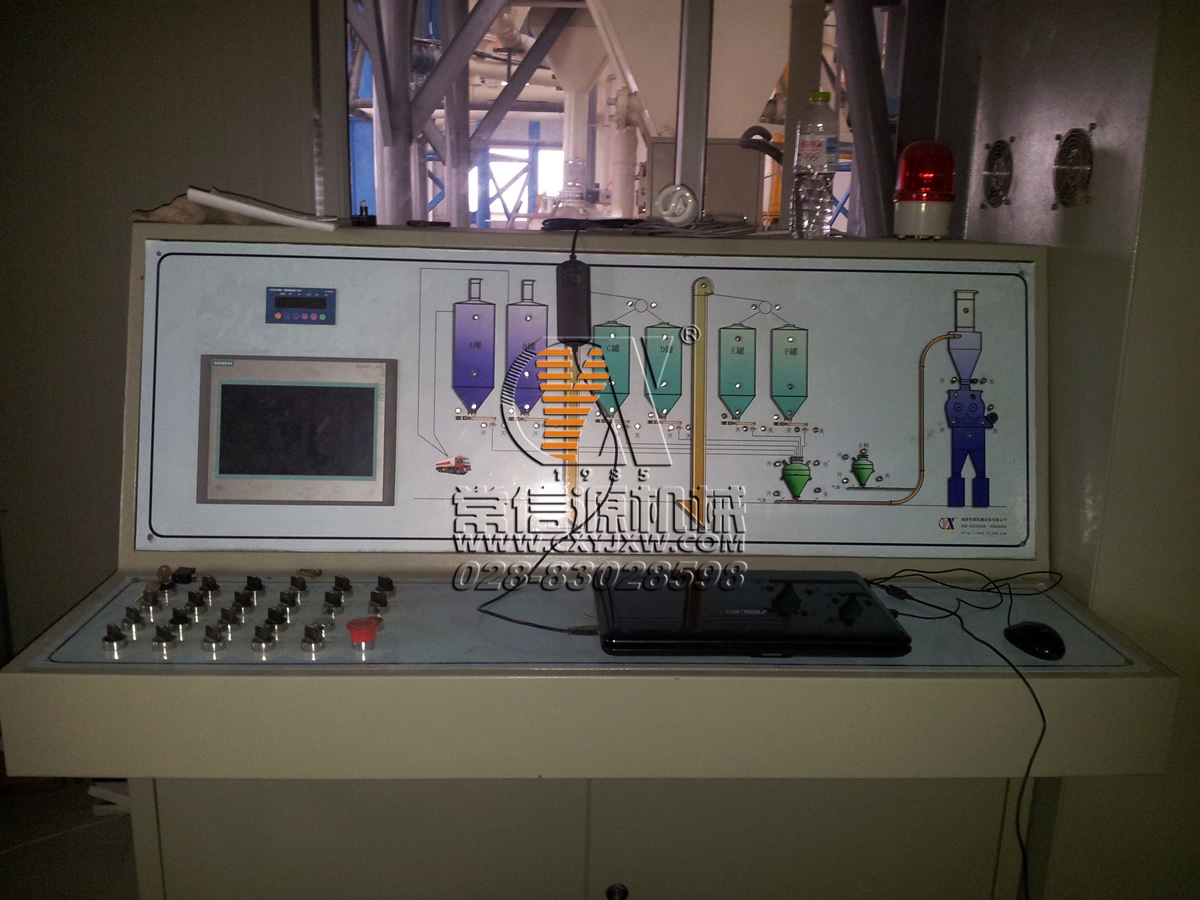

plc電氣控制柜圖片

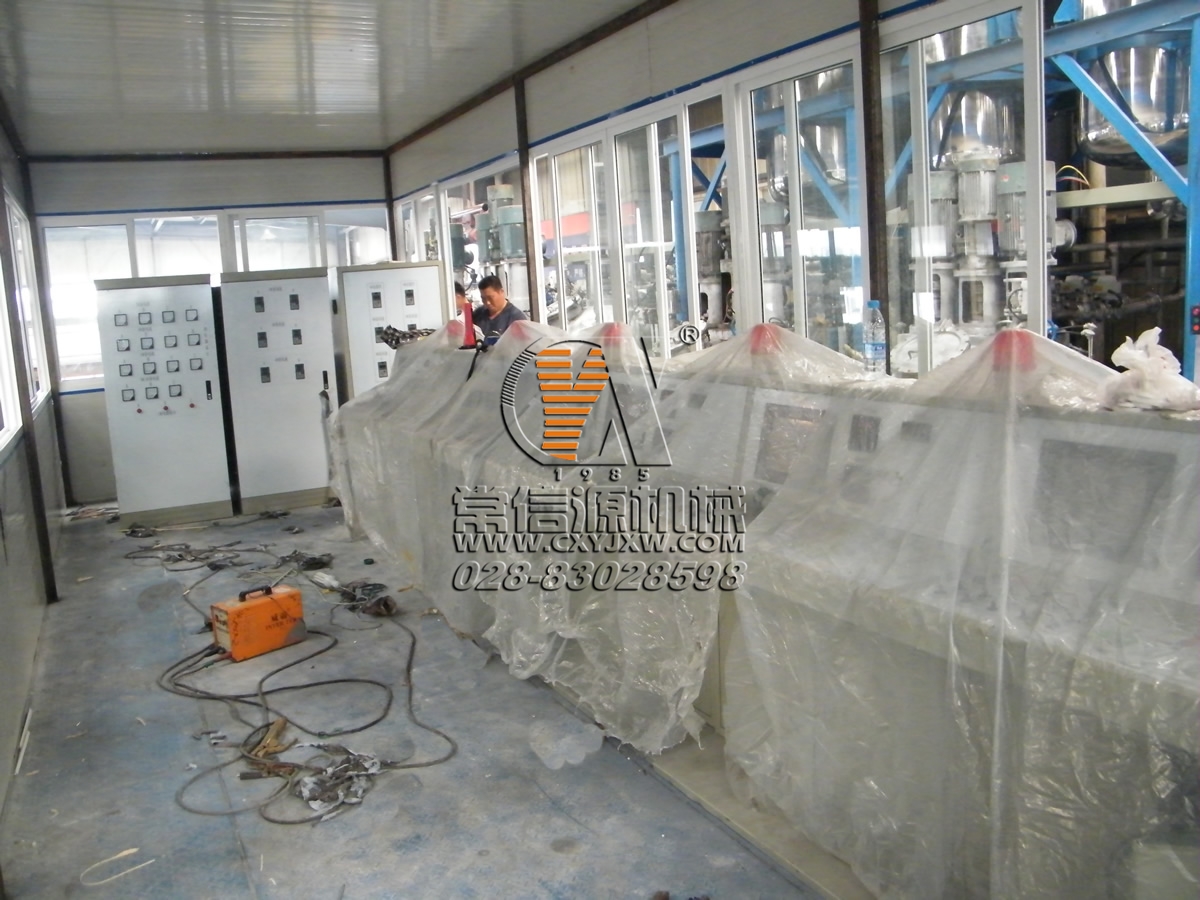

PLC控制柜
電氣控制柜
