螺旋葉片
螺旋葉片指用鋼板會帶鋼扎制成的連續多圈螺旋狀半成品部件，螺旋葉片是螺旋輸送機上的重要核心部件，俗稱“攪龍翅”，廣泛適用于在農機、化工、礦產、糧食、建機、食品加工等行業中，輸送傳輸中為客戶和企業減少了以往的人工、費用和時間、提高了生產效益。
連續冷軋螺旋葉片
產品及技術特點
1、連續冷軋方式生產的螺旋葉片，克服了傳統螺旋葉片生產工藝存在的精度差、成形難、耗料多、生產效率低等缺點。
2、葉片成形后表面光潔，尺寸精度及表面硬度高。
3、根據客戶要求的螺旋長度提供連續整體葉片，剛性好，使用時焊接、裝配方便、快捷。
4、材質：低碳鋼。
產品規格
在滿足下表范圍內，根據客戶要求定制生產。

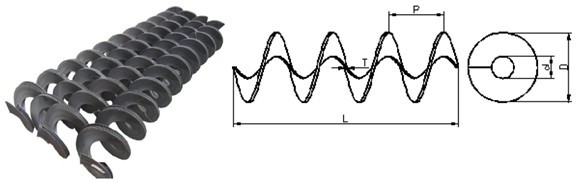

P—螺距；D—外徑；d—內徑；T—厚度；
內孔板厚
最小內徑
(mm)
最大外徑
(mm)
最大半徑差
(mm)
螺距外徑比 外徑內徑比
3 20 500 165 0.6-1.3 4.0
3.5 20 500 165 0.6-1.3 4.0
4.5 28 500 165 0.75-1.3 4.0
5 28 500 165 0.8-1.3 4.0
6 40 500 165 0.8-1.2 4.0
備注：
1、 如要求定制規格內徑在最小內徑+5mm 范圍內時，則該規格的最大外徑不能超過內徑的3 倍。
2、 板厚不在上表范圍內的訂貨，因材料制備原因，一次訂貨的產品重量須滿足大于15 噸。
常規產品規格表：
規格 BY125 BY160 BY200 BY250 BY320 BY400 BY500 BY630 BY800
外徑 φ125 φ160 φ200 φ250 φ320 φ400 φ500 φ630 φ800
內徑 φ30 φ42 φ48 φ60 φ76 φ108 φ133
螺距 100-125 120-160 160-200 200-250 250-320 320-400 400 450-500 500
板厚 3.5 3.5 3.5 3.5-5 3.5-5 5-6 5-8 5-8 6-10
標準長度 2
分段等厚螺旋葉片
產品及技術特點
1、 分段等厚成型技術是為了解決連續冷軋成型技術在大直徑、大厚度、特殊規格尺寸難以控制及耐磨材料、不
銹鋼等材料成型困難的而研發的擁有中國發明專利的新技術。
2、 “分段等厚螺旋葉片”為單螺距形態，外沿厚度與內孔厚度幾乎一致。成型后外徑，內徑，螺距即可精確地
達到客戶所需尺寸。
3、 可成型超大、超厚，材質為低碳鋼、低合金鋼、耐磨鋼及不銹鋼的等徑、等螺距、變徑、變螺距、及內孔圓
周和外徑圓周帶凸臺或豁口要求的多種形式的“分段等厚螺旋葉片”。
4、 與連軋技術相比，成型精度好，成品合格率高，可滿足小批量、個性化供貨要求，特別適用于大規格，大厚
度及耐磨鋼、不銹鋼材料的螺旋葉片生產。
材質：低碳鋼、低合金鋼、耐磨鋼、不銹鋼。
產品規格：在滿足下表范圍內，根據客戶要求規格定制生產。

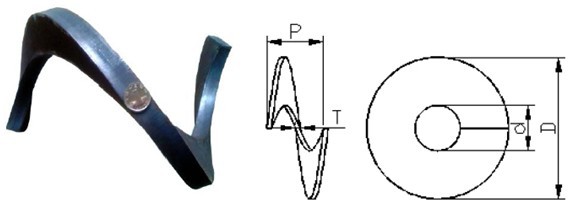

P—螺距；D—外徑；d—內徑；T—厚度；
螺距
最小內徑
(mm)
最大外徑
(mm)
內外徑之比
（系數）
最小外徑 厚度范圍
60～100 20 480 0.25 3～16
100～150 30 480 0.25 3～18
150～200 50 520 0.33 3～20
200～250 60 630 0.3 3～25
250～300 65 670 0.25 3～25
300～350 90 900 0.3 3～30
350～400 90 950 0.25 3～30
400～450 95 950 0.25 3～30
450～500 135 1150 0.33 3～35
500～550 150 1200 0.3 3～40
550～650 150 1200 0.3 3～40
650～750 200 1200 0.3 3～40
750～850 200 1250 0.28 3～40
850～900 250 1250 0.3
最小外徑=所需內徑/
系數
3～40
備注：
1、螺旋葉片厚度達20mm～25mm，葉片板寬最小不得大于400mm。
2、螺旋葉片厚度達25mm～30mm，葉片板寬最小不得大于350mm。
3、螺旋葉片厚度達30mm～40mm，葉片板寬最小不得大于280mm。
連續等厚螺旋葉片
產品及技術特點
1、 連續等厚技術主要是為了彌補連續冷軋技術成型困難的規格，小批量生產一次性調試耗料高及進一步提高螺
旋葉片成型精度而研發的、擁有中國發明專利的新技術。
2、 連續等厚技術生產的螺旋葉片與連軋技術生產的螺旋葉片一樣為多螺距的連續形態，其特點是成型精度高，
外沿厚度與內孔厚度一致。
3、在三項螺旋葉片成型技術中材料利用比較高，螺旋成型效率與連續冷軋技術相當。
