環鏈提升機概述

TH型環鏈提升機適用于各種散狀物料的垂直輸送，物料溫度在250℃以下，堆積密度小于1.5t/m3且易于掏取的粉狀、粒狀、小塊狀物料，如煤、水泥、碎石、砂子、化肥、糧食等。TH型圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料，牽引件用優質合金鋼高度圓環鏈。提升機中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊，鏈輪采用可換輪緣組合式結構。TH型環鏈提升機使用壽命長，輪緣更換工作簡便，下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。本機備有二種料斗：ZH型（中深斗）一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型（深斗）一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。本機最大輸送量為365m3/h,提升高度為50m。

環鏈提升機優勢特點

1.維護方便，壽命長。
2.機殼鋼板加厚、剛性好。
3.輸送物料的溫度可達250℃。
4.中節機殼具有單通道和雙通道兩種形式。
5.提升高度運行平穩可靠，噪音小，維護方便。
6.改進機型的提升輸送量比普通機型提高30%以上。
7.提升機環鏈采用低合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。

TH斗式提升機型號規格

提升機型號				TH315		TH400		TH500		TH630		TH800		TH1000
料斗型式				Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
輸送量 (米3/時)	普通型			35	59	58	94	73	118	114	185	146	235	235	365
	改進型			46	80	80	125	100	157	152	246
料斗	斗容(升)			3.75	6	5.9	9.5	9.3	15	14.6	23.6	23.3	37.5	37.6	58
	斗寬 (mm)			315(mm)		400(mm)		500(mm)		630(mm)		800(mm)		1000(mm)
	料距		普通型	512(mm)				688(mm)				920(mm)
			改進型	384(mm)				516(mm)				/
鏈條	圓鋼直徑×節距			Ø 18×64(mm)				Ø 22×86(mm)				Ø26×92 (mm)
	環數	普通型		7				7				9
		改進型		5				5				/
	條數			2				2				2
	單條破斷強度			≥320(KN)				≥480(KN)				≥570(KN)
鏈輪節圓直徑				630		710		800		900		1000		1250
料斗運行速度(米/秒)				1.4				1.5				1.6
傳動鏈輪轉速(轉/分)				42.5		37.6		35.8		31.8		30.5		24.4
物料最大塊度(毫米)				35		40		50		50		50		50

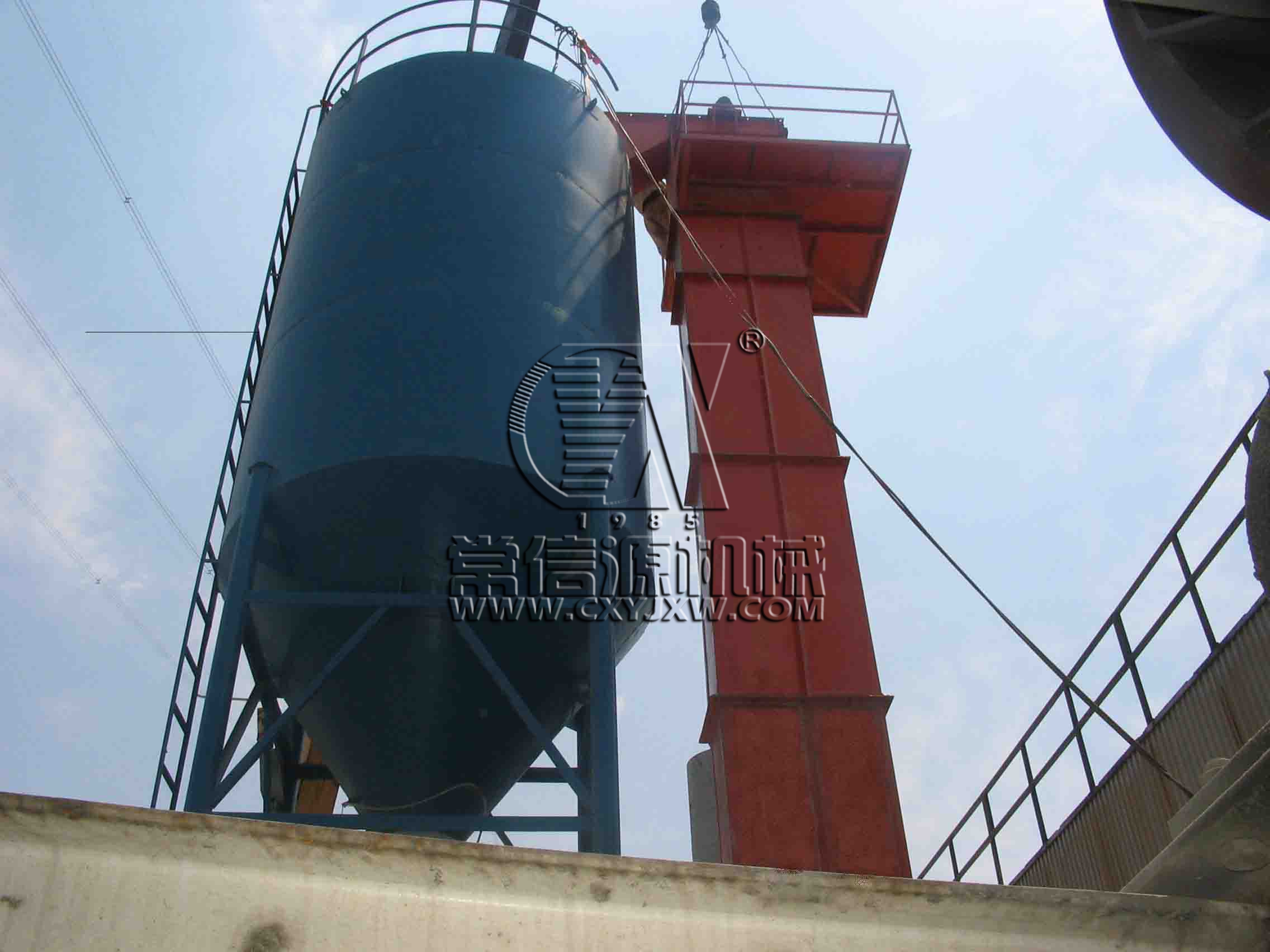

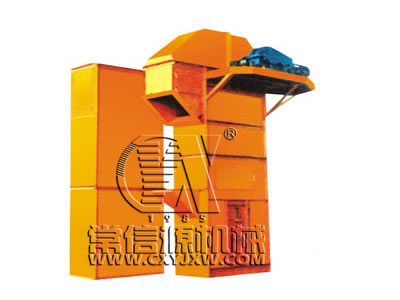

TH型環鏈提升機圖片
