袋式除塵器骨架
圓形布袋骨架也稱袋籠是外濾布袋的肋骨，它應輕巧，便于安裝和維護，骨架的質量直接影響濾袋的過濾狀態和使用壽命。本公司運用進口設備生產，產品性能優越，規格齊全，制造的每一只骨架都能符合輕巧、光滑、挺直的要求；設計結構堅硬，使用壽命長；可根據客戶需要特制。
技術特點
采用圓型結構，袋籠的縱筋和反撐環分布均勻，并有足夠的強度和剛度，防止損壞和變形，頂部加裝冷沖壓短管，用于保證袋籠的垂直及保護濾袋口在噴吹時的安全。
骨架材料采用20#碳鋼，使用骨架生產線一次成型，保證直線度和扭曲度，濾袋框架碰焊后光滑、無毛刺，并且有足夠的強度不脫焊，無脫焊、虛焊和漏焊現象。
骨架采用鍍鋅技術，鍍層牢固、耐磨、耐腐，避免了除塵器工作一段時間后骨架表面銹蝕與濾袋黏結，保證了換袋順利，同時減少了換袋過程中對布袋的損壞。
常見除塵器骨架分類
除塵器骨架分為U型即扁形，圓形通用型，方形，梯形骨架及多接頭骨架，彈簧骨架下面詳細介紹各種骨架的特點
梯形骨架
采用扁形結構，梯形骨架的縱筋和反撐環分布均勻，并有足夠的強度，防止損壞和變形，為了保證鋼絲的強度和提高外觀質量，我們采用φ6.5元鋼拉制（拉成φ3mm），而后在對焊胎上成體組裝時，修磨達到技術要求。梯形骨架采用有機硅噴涂或鍍鋅、噴漆等技術，鍍層牢固，耐腐，避免了除塵器工作一段時間后籠骨表面銹蝕與濾袋黏結，保證了換袋順利，同時減少了換袋過程中對除塵布袋的損壞。
彈簧除塵骨架
是由直徑4mm彈簧鋼絲在車床上繞成,使用在長度3000mm左右的除塵布袋上,上端掛在除塵布袋室的頂部,下端掛在花板鐵圈中的鉤子上.這種骨架較輕,具有一定的伸縮性.彈簧骨架（除塵框架/除塵濾籠）是除塵器布袋的肋骨,骨架的質量直接影響布袋的工作狀態與使用壽命,我廠除塵骨架年生產能力200萬米,骨架的后處理是經過表面鍍鋅或噴塑,防腐處理、表面有機硅噴涂.根據不同工況使用不同材質的骨架. 彈簧骨架的材質有低碳鋼絲、鍍鋅鋼絲、不銹鋼線材.彈簧骨架設計結構堅強可靠,使用壽命更長.
彈簧骨架參數：
彈簧直徑 配用布袋直徑 長度L(mm)
115 120 1500 2000 2400
圓袋型除塵器框架
(外濾式)是外濾式濾袋的肋骨，除塵骨架應輕巧，便于安裝和維護，除塵骨架的質量直接影響濾袋的過濾狀態和使用壽命。圓袋型除塵框架(外濾式)采用專用設備一次焊接成型，其特點：焊接牢固，外表光潔挺直。濾袋骨架的加工、運輸及安裝都應執行機械工業部標準JB/T 5917—91l“袋式除塵器用濾袋骨架技術條件”，除塵器骨架主要要求：濾袋骨架應有足夠的強度、剛度、垂直度和尺寸的準確度，以防受壓變形，運輸中損壞、濾袋裝入除塵器后相互接觸以及裝袋困難、袋框摩擦等情況的發生；所有的焊點必須牢固，不允許有脫焊、虛焊和漏焊；骨架與濾袋接觸的表面應光滑，不允許有焊疤凹凸不平和毛刺；濾袋骨架表面必須做防腐處理，可用噴塑、涂漆或電鍍，用于高溫的防腐處理劑應滿足高溫的要求。

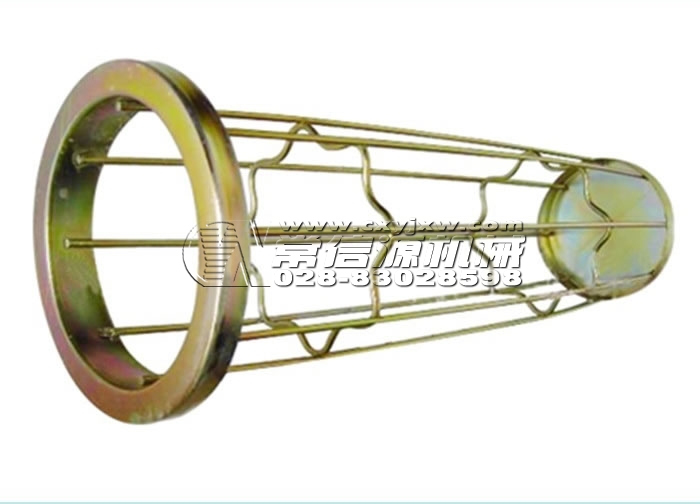

除塵骨架圖片
